【產品用途】

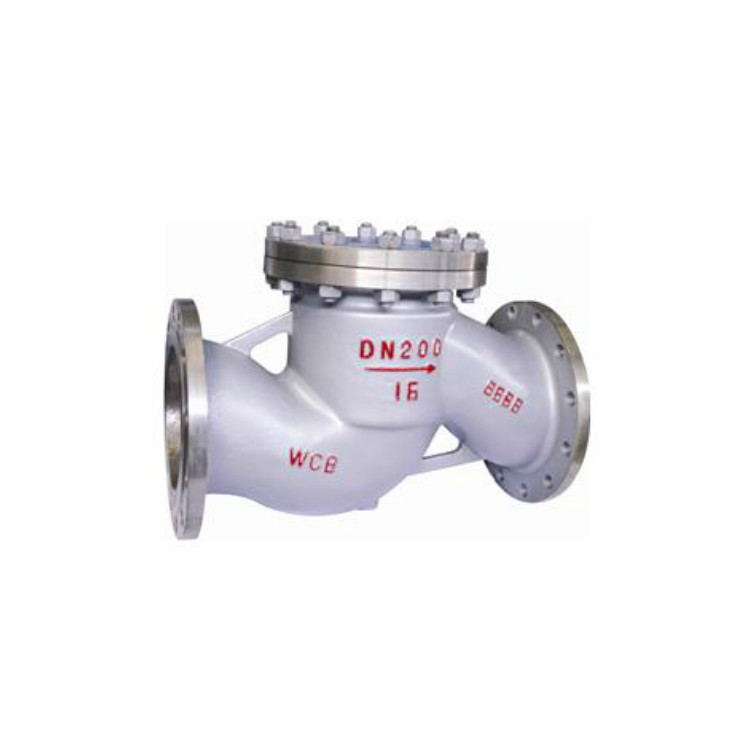

H41H、H41Y升降式止回閥系列產(chan)品(pin)可適用于水(shui)、蒸汽、氣體、腐蝕性介質、食品(pin)、油品(pin)、藥品(pin)等(deng)。
【產品特點】
1、閥(fa)瓣行(xing)程僅為閥(fa)瓣直徑的1/3，大(da)大(da)減少(shao)了(le)閥(fa)瓣關閉所需時間(jian)，有(you)效降(jiang)低了(le)升(sheng)降(jiang)式止回閥(fa)的水(shui)錘壓(ya)力。
2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。
【執行標準】
設計(ji)規范： GB/T 12235 BS 1868
結構長度(du)： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗(yan)與檢(jian)驗(yan)：GB/T 13927 API 598 API 6D
【性能參數】
| 型號 | H41H | H41Y | H41F |
| 工作壓力(MPa) | 1.6~10.0 (Calss150-Calss600) |
| 口徑(mm) | DN32-DN900 1-1/4″-8″ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 可選材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼(gang) 低溫鋼(gang) 鎳合(he)金 Monel Duplex Steel |
| 閥瓣 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合(he)金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | 不銹鋼 司太立合金 碳化鎢 鎳合金 Monel PTFE |
【流量系數】
| 規格(DN) | 80 | 100 | 125 | 150 | 200 |
| 流量系數(Cv) | 105 | 189 | 381 | 428 | 798 |
【結構簡圖】
【外形尺寸】
