【閥門型號】

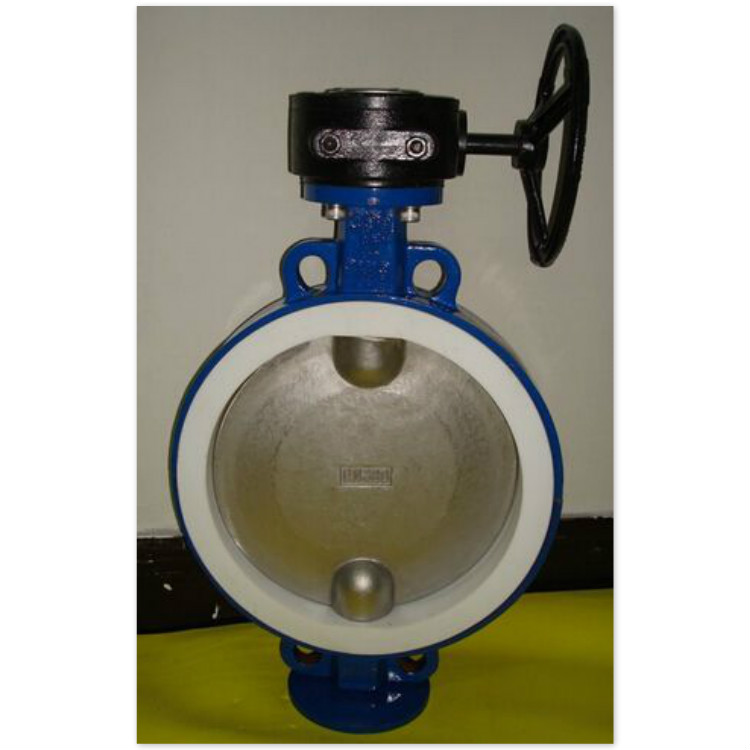

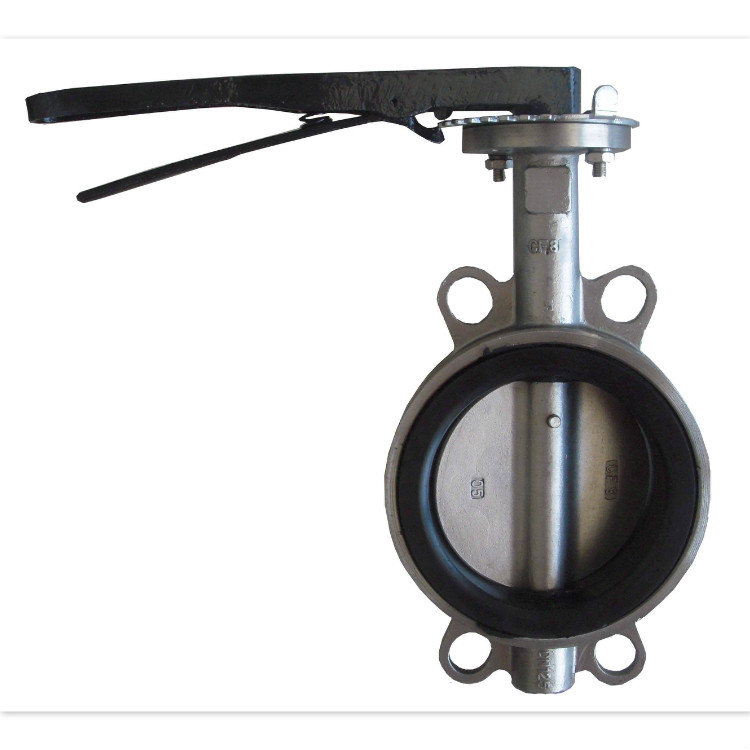

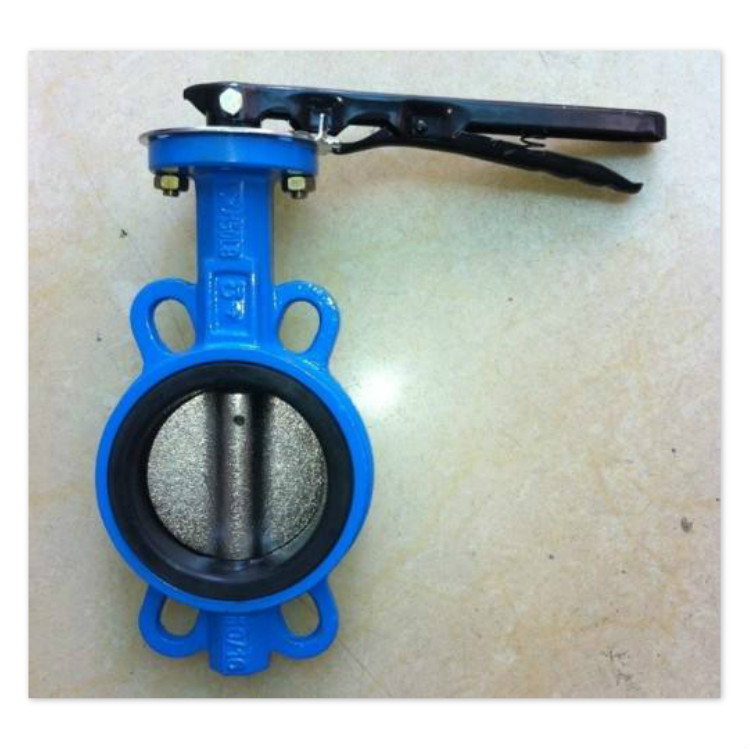

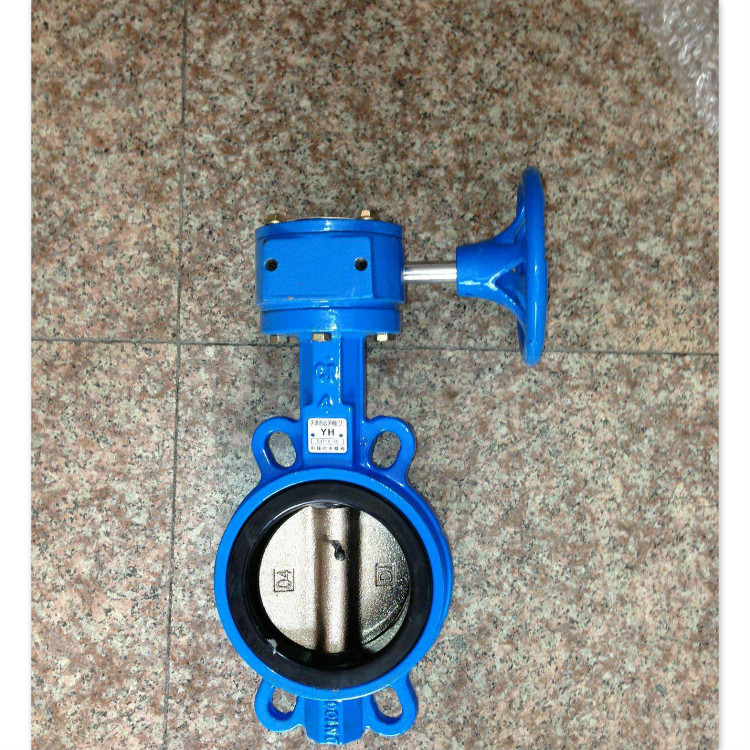

常(chang)見(jian)的(de)中線對夾式蝶閥型號(hao)有(you)：d71x、d371x-10、d371x-16、d371x-25、d371f-10、d371f-16、d671x-6、d671x-10、d671x-16、d671f-10、d671f-16、d971x-6、d971x-10、d971x-16、d971f-10、d971f-16等。
【產品特點】
1、結(jie)構簡單緊湊、小(xiao)型輕便，容易(yi)拆裝(zhuang)及維修(xiu)，并可在任意位置安裝(zhuang)。
2、90°回轉，啟閉迅速。
3、由(you)扭矩產(chan)生彈(dan)性密封，密封可(ke)靠。
4、選擇(ze)不(bu)同零部件(jian)材質，可適用(yong)于多種介質。
【執行標準】
設計規(gui)范： GB/T 12238
結構長(chang)度： GB/T 12221
法(fa)蘭連接： GB/T 9113
試驗(yan)與(yu)檢驗(yan)：GB/T 13927
【性能參數】
| 工作壓力(MPa) | 1.0~1.6 (PN10-PN16) |
| 適用溫度(℃) | ≤180℃ |
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等 |
| 材料 | 閥體 | 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金 |
| 蝶板 | 球鐵 碳鋼 不銹鋼 鋁合金 |
| 鑄鐵 | 2Cr13 F304 F316 |
| 閥桿 | 橡膠 NBR EPDM PTFE |
| 密封面 | 填料柔性石墨 PTFE |
【外形尺寸】
| DN | L | H | H0 | A | B |
| 50 | 43 | 63 | 306 | 180 | 200 |
| 65 | 46 | 70 | 321 | 180 | 200 |
| 80 | 46 | 83 | 346 | 180 | 200 |
| 100 | 52 | 105 | 387 | 180 | 200 |
| 125 | 56 | 115 | 411 | 180 | 200 |
| 150 | 56 | 137 | 447 | 270 | 280 |
| 200 | 60 | 164 | 572 | 270 | 280 |
| 250 | 68 | 206 | 646 | 270 | 280 |
| 300 | 78 | 230 | 738 | 380 | 420 |
| 350 | 78 | 248 | 761 | 380 | 420 |
| 400 | 102 | 289 | 877 | 450 | 470 |
| 450 | 114 | 320 | 938 | 480 | 490 |
| 500 | 127 | 343 | 993 | 480 | 490 |
| 650 | 154 | 413 | 1131 | 480 | 490 |
| 700 | 165 | 478 | 1476 | 640 | 660 |
| 800 | 190 | 525 | 1533 | 640 | 660 |
| 900 | 203 | 585 | 1655 | 750 | 860 |
| 1000 | 216 | 640 | 1765 | 850 | 900 |
| 1200 | 254 | 755 | 1995 | 850 | 900 |
