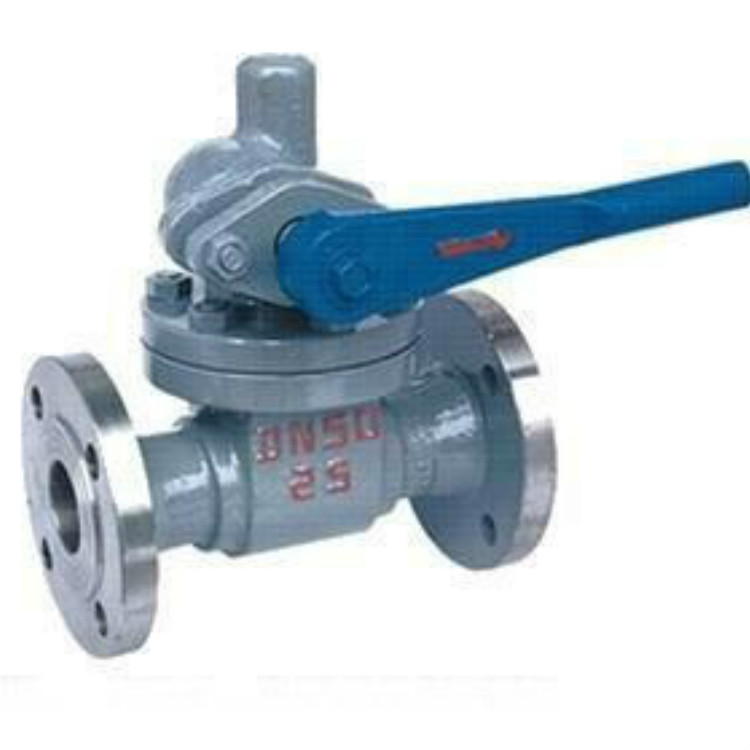

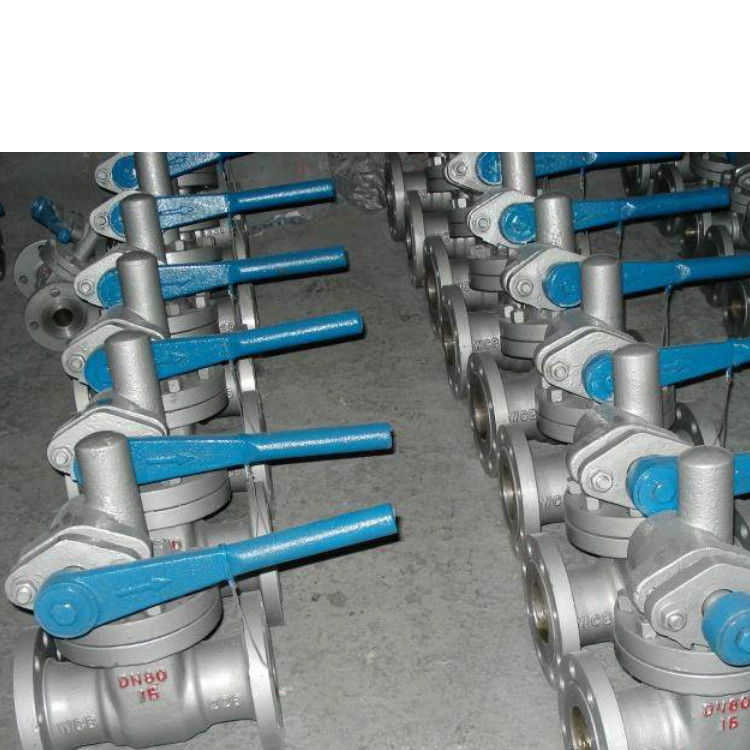

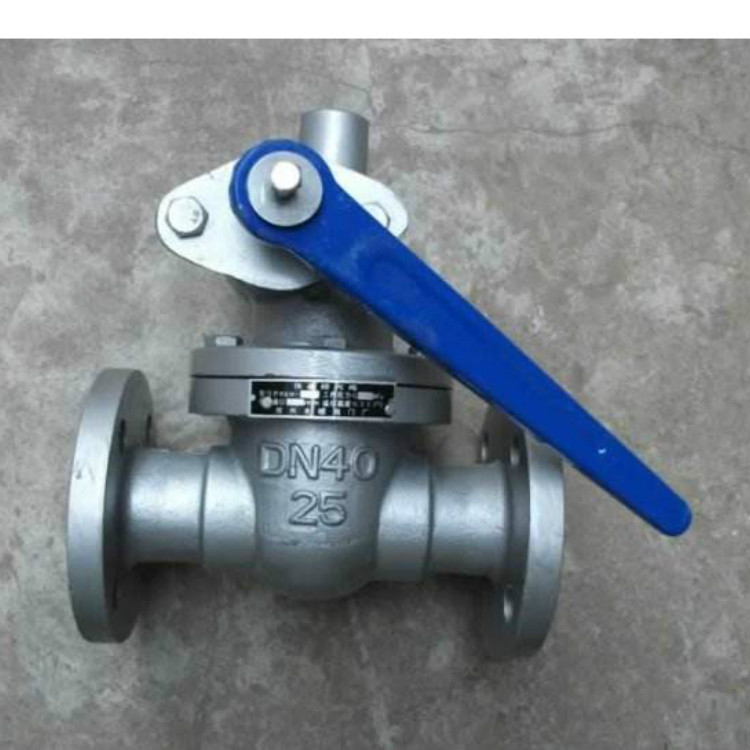

五、Z44H快速排污閥性能規范：
型號 | 公稱壓力 PNmm | 公(gong)稱通徑 DNmm | 尺(chi)寸mm | 閥體材料 | 簡要性能(neng) |
L | D | D1 | D2 | D6 | b | z-d | H | L0 | ℃ | 適用(yong)介質(zhi) |
排污閥 Z44H-162540P48H-162540 | 1.6 | 25 | 160 | 115 | 85 | 65 | - | 14 | 4-14 | 160 | 180 | 英科(ke)牌(pai)灰(hui)鑄鐵 球(qiu)墨(mo)鑄鐵 碳鋼 | ≤200 ≤250 ≤425 | 水蒸汽 |
32 | 180 | 135 | 100 | 78 | - | 16 | 4-18 | 180 | 200 |
40 | 230 | 145 | 110 | 85 | - | 16 | 4-18 | 220 | 220 |
50 | 250 | 160 | 125 | 100 | - | 16 | 4-18 | 230 | 240 |
65 | 265 | 180 | 145 | 120 | - | 18 | 4-18 | 250 | 280 |
80 | 280 | 195 | 160 | 135 | - | 20 | 8-18 | 280 | 350 |
100 | 350 | 215 | 180 | 155 | - | 20 | 8-18 | 400 | 500 |
2.5 | 25 | 160 | 115 | 85 | 65 | - | 16 | 4-14 | 160 | 180 |
32 | 180 | 135 | 100 | 78 | - | 18 | 4-18 | 180 | 200 |
40 | 230 | 145 | 110 | 85 | - | 18 | 4-18 | 220 | 220 |
50 | 250 | 160 | 125 | 100 | - | 20 | 4-18 | 230 | 240 |
65 | 265 | 180 | 145 | 120 | - | 22 | 8-18 | 250 | 280 |
80 | 280 | 195 | 160 | 135 | - | 22 | 8-18 | 280 | 350 |
100 | 350 | 230 | 190 | 160 | - | 24 | 8-23 | 400 | 500 |
4.0 | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 160 | 180 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 180 | 200 |
40 | 230 | 145 | 110 | 85 | 76 | 18 | 4-18 | 220 | 220 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-18 | 230 | 240 |
65 | 265 | 180 | 145 | 120 | 110 | 22 | 8-18 | 250 | 280 |
80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 280 | 350 |
六、Z44H快速排污閥訂貨說明：
1.排(pai)污閥產(chan)品名稱；
2.排污(wu)閥產品型號(hao)；
3.排污(wu)閥產(chan)品(pin)材質；
4.排污閥產(chan)品壓(ya)力(li)；
5.排污(wu)閥(fa)產品使用介質；
6.排污閥產品溫度；
7.如有特殊要求時請在訂購產品時注明。
8.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購
